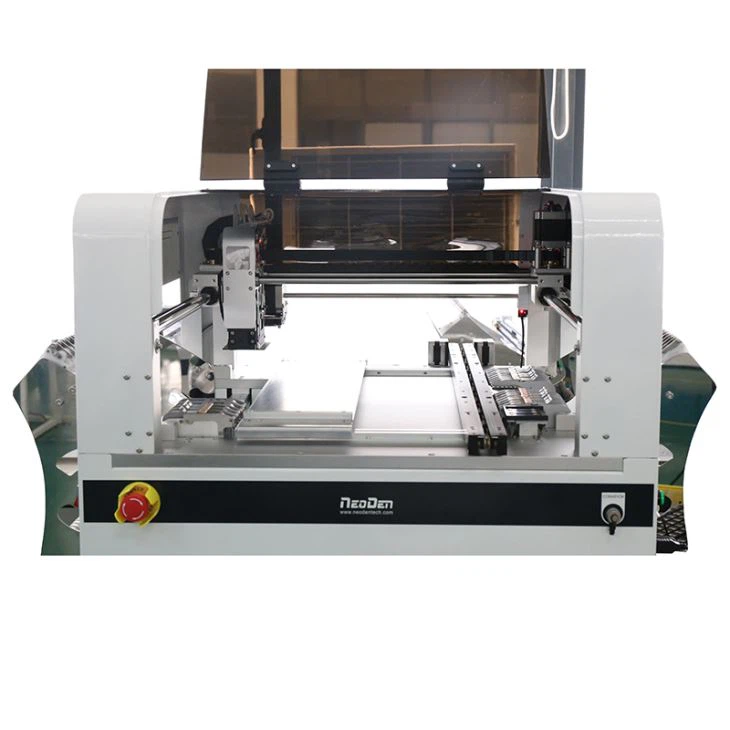

Màquina de recollida i col·locació baixa i Deskotop
Núm. de model: Neoden 4
Enviar la consulta
Product Details ofMàquina de recollida i col·locació baixa i Deskotop
màquina de selecció i col·locació baixa i d'escriptori
Altres vídeos d'ubicació podrien comprovar la referència.
1. Col·locació de LED per NeoDen4 amb una cinta transportadora connectada
https://www.youtube.com/watch?v=QVwoeYyHx8c
2. Línia de producció SMT de NeoDen4
https://www.youtube.com/watch?v=moKGPF1dnRI
3. Vídeo de col·locació de NeoDen4 de 0603, SOT23, MSOP20
https://www.youtube.com/watch?v=Vdg1c-LzkRk
4.Una mirada ràpida del nostre client habitual
https://www.youtube.com/watch?v{{0}}EPbVxtJrZA0&list=PLZBacJH5m2TE85uQewYcBJwu7ZYRmt6ll&index=24
5. NeoDen4 maneja tira LED de 1,2 m
https://www.youtube.com/watch?v=vwKmE7UrbKY
Característica
1. Amb sistema de visió, la càmera CCD de la indústria d'alta velocitat ofereix una gran precisió
2. Els carrils duals en línia ajuden la placa d'alimentació automàtica contínuament durant el muntatge.
3. velocitat amb visió: 5000cph
4. suport de tira de LED llarga d'1,2 m.
5. tecnologia líder en el punt de marca reubicat a la línia SMT.
6. 4 capçals de muntatge, gir 360 graus.
7. Admet components 0201, BGA, SOT-23, QFN, etc. que necessiten una alta precisió.
8. a les finestres base
Especificacions
| Nombre de Caps | 4 peces amb visió activada | Taxa de col·locació | amb visió: 5000 cph |
| Alçada del component | 5 mm | Capacitat de la safata IC/IC | 5 |
| Capacitat d'alimentació | Alimentador de bobines de cinta: 48 | Mides dels components | Mida del component més petita: 0201 |
| Alimentadors vibrants: 5 | Mida més gran del component: TQFP240 | ||
| Resolució | Eix X/Y: {{0}},01 mm; Eix Z: 0,1 mm | Rotació | 360 graus |
| Precisió de posicionament | +/-0,02MM | Repetibilitat XY | +/-0,02MM |
| PCB aplicablezona | Amb rails interns: 270x1500mm | Font d'alimentació | 110v/220v |
| Àrea de col·locació | Safata sense gofres: 310x1500mm | Dimensions exteriors | Màquina: 87*68*48CM |
| Amb 1 safata de gofres: 140x1500mm | Mida de l'embalatge: 94*74*65CM | ||
| Poder | 180w | Pes | Pes net: 60 kg, pes brut: 80 kg |
