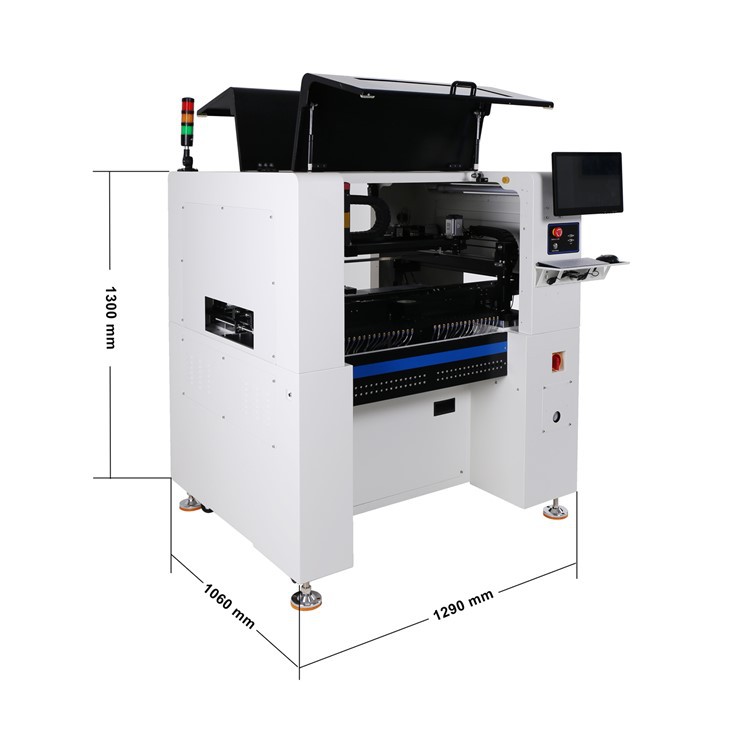

Màquina automàtica de selecció i col·locació SMD NeoDen K1830
■ Taxa de col·locació fins a 16.000 CPH
■ Precisió de col·locació 0,01 mm
■ Capacitat de l'alimentació de 66 alimentadors de cinta de bobines (elèctrics / pneumàtics) i 10 alimentadors de safates IC
La NeoDen K1830 és una màquina de recollida i col·locació d'alta velocitat-d'alt rendiment, equipada amb un sistema de control servo de bucle tancat, dissenyada per a una producció SMT eficient, estable i de gran-volum.
Àmplia compatibilitat: admet una àmplia gamma de components, des de la mida de components més petita 0201 fins a diversos paquets IC (QFP, SSOP, QFN, BGA). L'alçada màxima dels components és de 18 mm.
Product Details ofMàquina automàtica de selecció i col·locació SMD NeoDen K1830
Característiques de la màquina automatitzada de selecció i col·locació NeoDen K1830
- Ultra-velocitat per a la producció en massa:8 broquets sincronitzats aconsegueixen una velocitat de col·locació de fins a 16.000 CPH, optimitzant el mitjà igran línia de producció SMTeficiència de fabricació.
- Precisió del nivell-nanomètric:La repetibilitat de 0,01 mm admet components 0201 i condensadors-d'alçada de 5 mm, ideals per a plaques LED i panells de control.
- Sistema de calibratge intel·ligent:Les càmeres de marca dual -calilibren automàticament les posicions extremes de l'alimentació. La retroalimentació de-bucle tancat garanteix l'alineació de la PCB amb un-clic i de l'alimentació pneumàtica.
- Estabilitat de grau industrial-:Linux OS + servocontrol de bucle-tancat amb comunicació Ethernet garanteix 7 × 24 hores de funcionament ininterromput.
- Compatibilitat versàtil de components:Gestiona paquets QFP/SSOP/QFN/BGA IC, amb capacitat per a PCB de fins a 540 × 300 mm i 18 mm d'alçada de components.
Vídeo automàtic de la màquina de recollida i col·locació SMD de NeoDen K1830
NeoDen K1830Màquina Pick & Place SMTEspecificació
| Nom del producte | Màquina automàtica de recollida i col·locació SMD NeoDen K1830 | Velocitat màxima de col·locació | 16.000 CPH |
| Quantitat de broquets | 8 unitats | Tensió | 220V/50HZ i 110V/60HZ |
| Quantitat d'alimentador de cinta de bobina (màx | 66 (elèctric / pneumàtic) | Direcció de transferència de PCB | Esquerra → Dreta |
| Mida màxima de PCB | 540 * 300 mm (en un sol pas) | Pes net | 280Kgs |
| Precisió de col·locació | 0,01 mm | Pes brut | 360Kgs |
Detall
Broquet d'alta velocitat
8 broquets sincronitzats
Assegureu-vos una precisió de col·locació repetible
Alimentador pneumàtic
Alimentador de cinta de 66 rodets
Fàcil operació i alta eficiència
Sistema de visió
Càmeres de doble marca
Càmera de vol d'alta definició davantera i posterior
Motor d'accionament
Servomotor Panasonic A6
Feu que la màquina funcioni amb més precisió
Ordinador
Mida de la pantalla: 12 polzades
Fa que la màquina sigui més còmoda d'utilitzar
Llum d'advertència
Triple color de llum
Disseny d'indicador bonic i elegant
El nostre avantatge
Proporcioneu instruccions del producte.
Videotutorials de YouTube.
Tècnics postvenda amb experiència, servei en línia les 24 hores.
Amb la nostra pròpia fàbrica i més de 10 anys d'experiència en la indústria SMT i la màquina PNP.
Podem oferir als clients els productes-més rendibles.
Si ho necessiteu, no dubteu a contactar amb nosaltres per obtenir més informació.

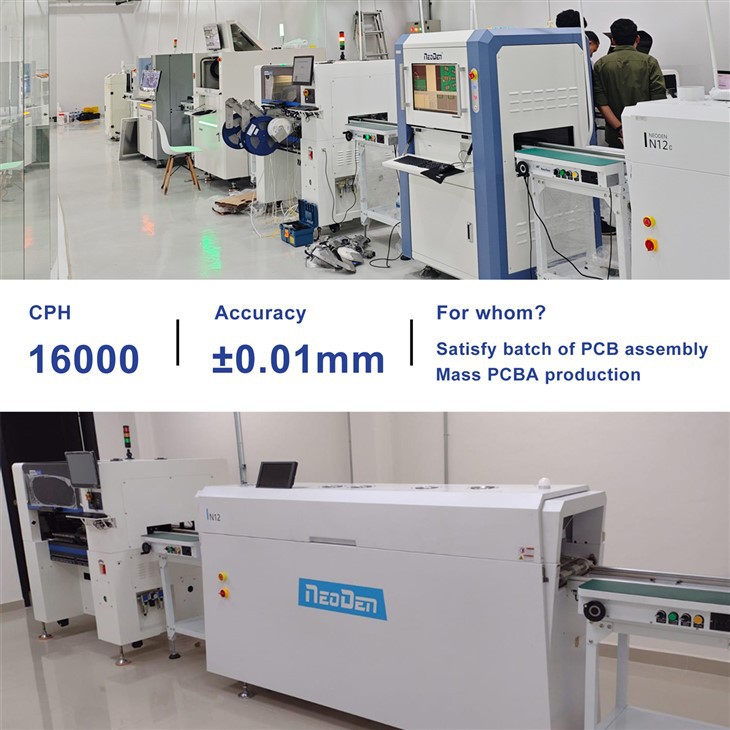

Cas de client de la màquina NeoDen K1830 SMT
Sobre NeoDen SMT
Fàbrica
Fets ràpidssobre NeoDen
1) Creat el 2010, 200 + empleats, 27000+ m² fàbrica.
2) Productes NeoDen: màquines PnP de diferents sèries, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P. Reflow Oven IN Series, així com la línia completa SMT inclou tots els equips SMT necessaris.
3) 10000+ clients d'èxit a tot el món.
4) 40+ Agents globals coberts a Àsia, Europa, Amèrica, Oceania i Àfrica.
5) Centre d'R+D: 3 departaments d'R+D amb 25+ enginyers professionals de R+D.
6) Llistat amb CE i obtingut 70+ patents.
7) 30+ enginyers de control de qualitat i suport tècnic, 15+ vendes internacionals sèniors, per respondre puntualment al client en 8 hores i oferir solucions professionals en 24 hores.
Certificació
Exposició
NeoDen ofereix una-SMD únicaLínia de producció per a la vostra elecció
Si ho necessiteu, no dubteu a enviar la vostra consulta.
Preguntes freqüents
P: Quins components pot gestionar la màquina NeoDen K1830 SMT?
R: El NeoDen K1830 admet components que van des de 0201 fins a 40 x 40 mm, inclosos circuits integrats de pas fi-, LED, díodes i triodes.
També gestiona paquets IC comuns com ara QFP, SSOP, QFN i BGA, amb una alçada màxima de components de 16 mm.
P: Quin rang de mides de PCB admet el NeoDen K1830?
A: Estàndard: 540 x 300 mm
Longitud ampliada opcional: 1500 x 300 mm
P: Per a qui és adequada la màquina automàtica de selecció i col·locació NeoDen K1830?
R: El NeoDen K1830 és ideal per a entorns de producció massiva a -escala mitjana i ofereix una solució rendible-per a les fàbriques que requereixen un alt rendiment i precisió.
P: La nostra porta/ascensor de l'oficina no és gran, aquesta dimensió del model està disponible a l'ascensor normal?
R: Sí, el dissenyem especialment per a la majoria de clients d'edificis d'oficines.
P: Quin sistema operatiu utilitza el NeoDen K1830?
A: El NeoDen K1830 funciona amb un sistema operatiu basat en Linux-, garantint estabilitat i seguretat.
NeoDen K1830Màquina Pick & Place SMTEspecificació
| Nom del producte | Màquina automàtica de recollida i col·locació SMD NeoDen K1830 | Velocitat màxima de col·locació | 16.000 CPH |
| Quantitat de broquets | 8 unitats | Tensió | 220V/50HZ i 110V/60HZ |
| Quantitat d'alimentador de cinta de bobina (màx | 66 (elèctric / pneumàtic) | Direcció de transferència de PCB | Esquerra → Dreta |
| Mida màxima de PCB | 540 * 300 mm (en un sol pas) | Pes net | 280Kgs |
| Precisió de col·locació | 0,01 mm | Pes brut | 360Kgs |
