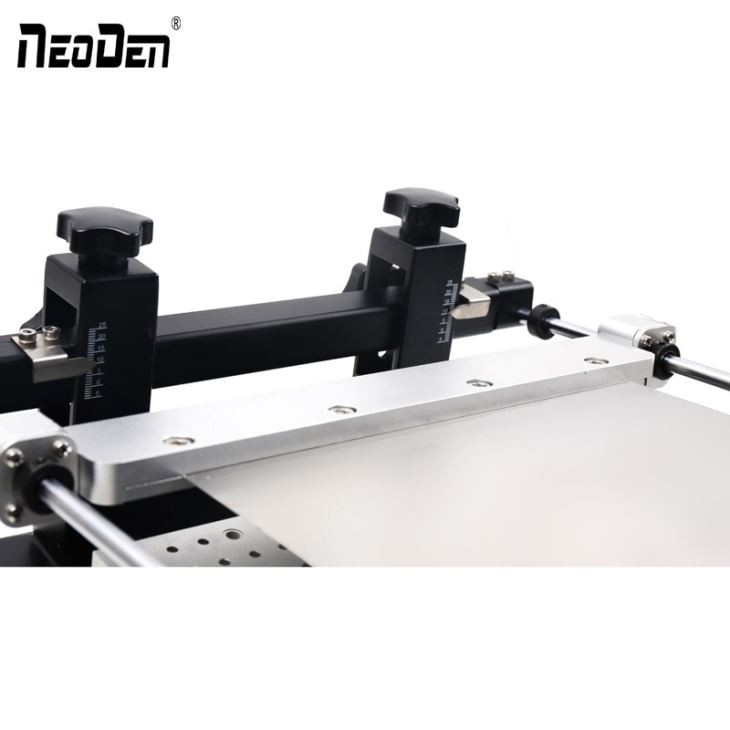

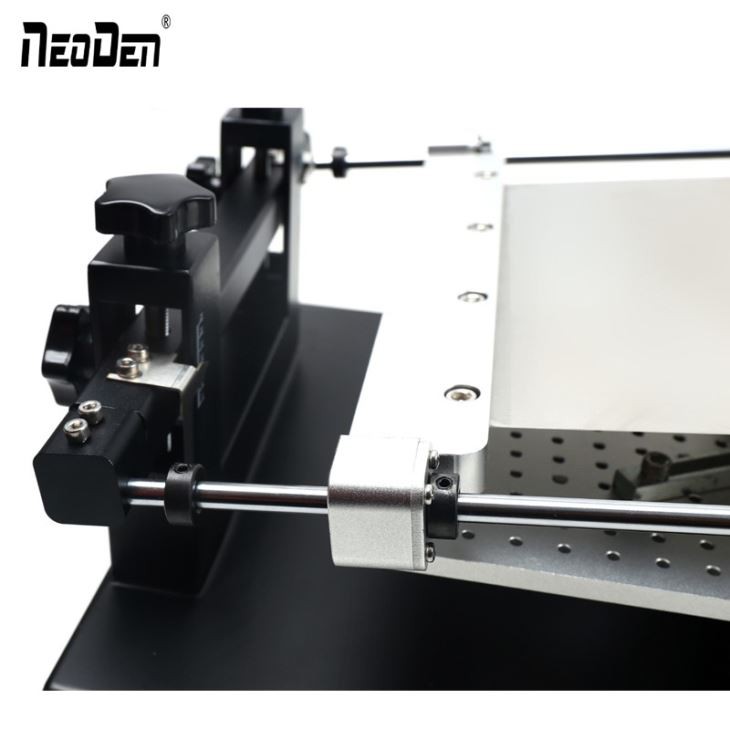

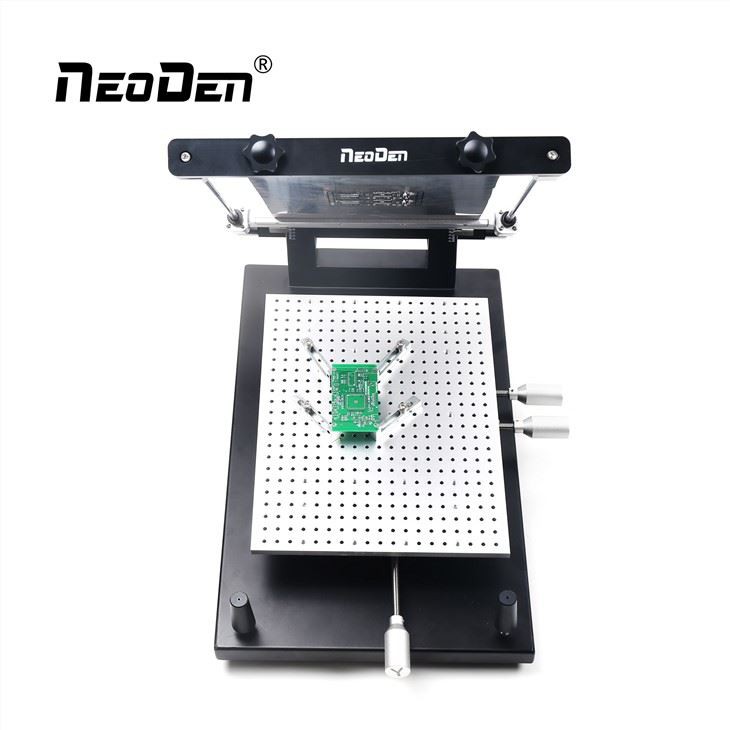

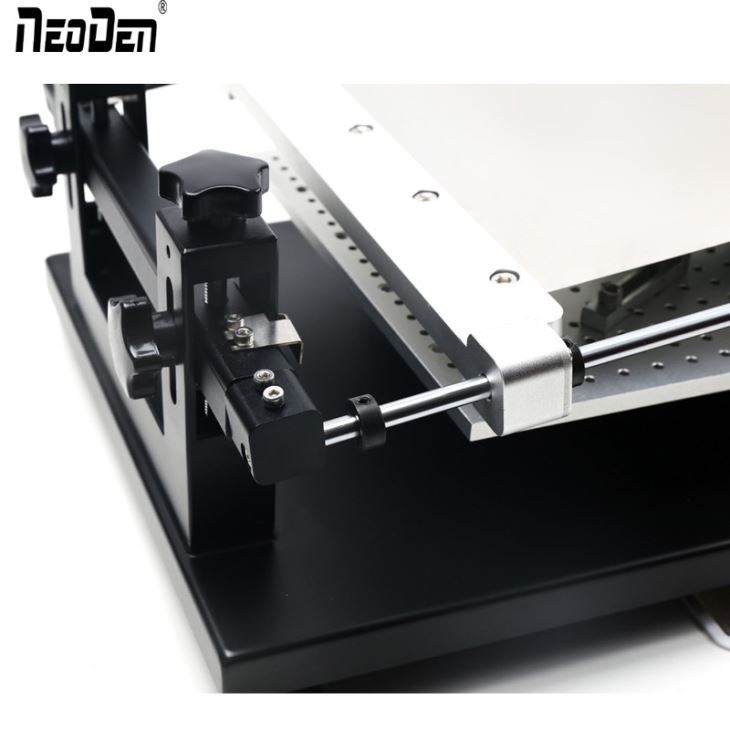

Impressora de soldadura de plantilla sense marc d'alta precisió
Breu introducció
Aquesta petita impressora de soldadura compacta per a prototips admet plantilles SMT sense marc.
El marc mecànic d'alliberament ràpid us estalviarà costos d'enquadrament. Admet PCB d'una sola cara i de doble cara. Inclou una escobadora i una caixa d'eines. Alineació precisa X, Y i rotació de la taula de PCB.
Especificació
Model | FP2636 (suport plantilla sense marc) | Gruix de PCB | 0- 0,8" - 0-20mm |
Mida màxima del PCB | 11"× 15" - 280×380 mm | Alçada de la plataforma | 7,5" - 190 mm |
Mida mínima del PCB | {{0}},4"× 0,2" - 10×5 mm | Repetibilitat | ±0,01 mm |
Mida de la plantilla de pantalla | 10"× 14" - 260×360 mm | Angle de gir màxim | ±15 graus |
Velocitat d'impressió | Control laboral | Mode de posicionament | Forat exterior/de referència |
Interval d'ajustament fi | Eix Z ± 15 mm Eix X ± 15 mm Eix Y ± 15 mm | Pes net | 12 KG |
Mida del pin de posicionament | ⌀1mm/⌀1.5mm/⌀2.0}mm/⌀2.5mm/⌀3mm | Pes brut | 14 KG |
Dimensions | 660×470×245 mm |
Suport professional i eficient
NeoDen compta amb un equip postvenda professional i experimentat, una vegada que es produeixi qualsevol problema, el nostre enginyer farà tot el possible per oferir una solució en poc temps. El nostre equip postvenda treballa tant els dies laborals com els festius.
Característiques

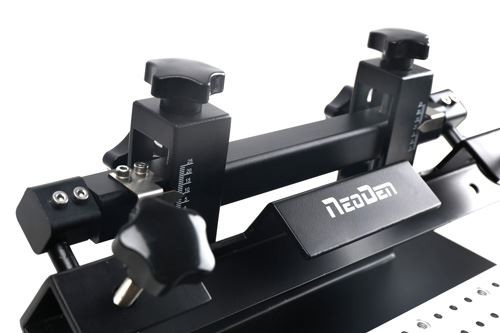

1. Mànec de regulació de la barra de cargol en T, garanteix la precisió d'ajust i l'anivellació del pla fix de la PCB, el pas mínim de plom aconseguit 1 mm.
2. Base de goma ajustable, assegureu-vos la planitud mentre funciona.

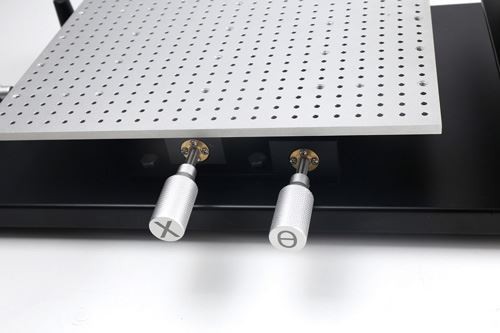

3. Marca de lletra per a cada mànec regulador, millor i més fàcil d'operar.
4. Les regles del marc fix de la plantilla per a les línies de referència asseguren l'anivellació entre la plantilla i la PCB.
5. L'eix d'amortiment recte, assegureu-vos que el marc fix de la plantilla es pugui subjectar en angles aleatoris, per millorar la comoditat durant el funcionament.
6. Suports L i agulles per fixar PCB, aplicables a diversos tipus de fixació i impressió de PCB, més flexibles i còmodes.
7. El marc de fixació mecànica per a una ràpida instal·lació i substitució de plantilles sense marc, garanteix una alta eficiència però de baix cost.
8. Suport per a PCB d'una sola cara i de doble cara.
Detalls
Sobre nosaltres

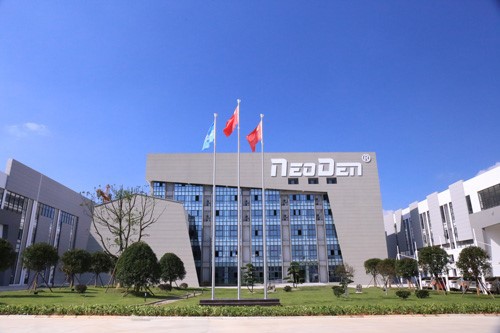

Zhejiang NeoDen Technology és un proveïdor professional amb 10 anys d'experiència i ofereix solucions SMT integrals per als clients, els productes clau són la màquina pick & place, el forn de reflux i la impressora de soldadura. Actualment, hem venut10000+ conjunts de màquines i exportats a 130+ països del món, i s'han construït una bona reputació al mercat.
Embalatge: cartró
Lliurament: DHL / FEDEX / UPS / EMS / per mar / per aire o designat pel client.
Pagament: 100% T/T abans de l'enviament.
Termini d'execució: 1-3 dies laborables
