La tècnica adequada de soldadura i la qualitat de la soldadura són la línia de vida de qualsevol fabricació i muntatge de PCB. Si esteu en electrònica, heu de saber que la soldadura és bàsicament una tècnica per unir dos metalls utilitzant un tercer metall o aliatge. A la fabricació electrònica de PCB, muntatge i reelaboració, els metalls a unir són els cables dels components electrònics (forat o SMD) amb les vies de coure del PCB. L’aliatge utilitzat per unir aquests dos metalls és una soldadura que és bàsicament plom de llauna (Sn-Pb) o estany-plata-coure (Sn-Ag-Cu). La soldadura amb estany-plom s'anomena soldadures de plom a causa del plom present a la mateixa, mentre que la soldadura de llauna-plata-coure es denomina soldadura sense plom perquè no hi ha plom. La soldadura es fon amb una màquina de soldadura per ona o un forn de refredament o amb un ferro de soldadura normal i aquesta soldadura fos es fa servir per soldar els components electrònics al PCB. Un PCB o una placa de circuit imprès després del muntatge de components electrònics es denomina PCA o muntatge de circuits impresos.
Pocs altres termes com la soldadura i la soldadura es relacionen sovint amb la soldadura . Però cal recordar que la soldadura, la soldadura i la soldadura són diferents entre si. La soldadura es fa amb soldadura mentre es realitza la soldadura mitjançant un metall de farciment de temperatura de fusió inferior. En la soldadura, el metall base es fon durant la unió de dos metalls, mentre que això no succeeix amb la soldadura i la soldadura.
La qualitat de la soldadura i la tècnica de soldadura decideixen la vida i el rendiment de qualsevol equip electrònic, aparell o gadget.
Flux: tipus i paper del flux en soldar
El flux juga un paper vital en qualsevol procés de soldadura i en la fabricació i muntatge de PCB en electrònica. El flux elimina qualsevol òxid i evita l'oxidació dels metalls i, per tant, ajuda a una millor qualitat de soldadura. En el procés d’assemblatge de PCB Electronics, el flux elimina qualsevol òxid de les pistes de coure de la PCB i els òxids des dels cables dels components electrònics. Aquests òxids són la major resistència en la bona soldadura i eliminant aquests òxids, aquí els fluxos tenen un paper molt important.
Bàsicament hi ha tres tipus de flux utilitzats en l'electrònica:
Flux de tipus R: aquest flux no està activat i s'utilitza quan hi ha menys oxidació.
Flux de tipus RMA: aquests són els fluxos activats amb rosina. Aquests fluxos són més actius que els fluxos de tipus R i s’utilitzen en llocs on hi ha més oxidació.
Flux de tipus RA: es tracta del flux activat per colofònia. Són fluxos molt actius i s'utilitzen en llocs amb massa oxidació.
Alguns dels fluxos disponibles són solubles en aigua. Es dissolen en aigua sense contaminació. També hi ha un flux net de neteja que no requereix neteja després del procés de soldadura.
El tipus de flux que s’utilitzarà en la soldadura depèn de diversos factors, com ara el tipus de PCB que s’ha de muntar, el tipus de components electrònics utilitzats, el tipus de màquina de soldar i els equips utilitzats i l’entorn de treball.
Soldat - Tipus i paper de soldadura en soldadura
La soldadura és la vida i la sang de qualsevol PCB. La qualitat de la soldadura usada durant la soldadura i el muntatge de PCB decideix la vida i el rendiment de qualsevol màquina electrònica, equipament, aparell o gadget.
Soldar
Hi ha disponibles diferents aliatges de soldadura, però els reals són aquells que són eutèctics. La soldadura eutèctica és una que es fon amb exactitud a la temperatura de 183 graus centígrads. Un aliatge de llauna i plom en la ració 63/37 és eutèctic i, per tant, la soldadura de plom de llauna 63/37 es denomina soldadura eutèctica. Les soldadures que no són eutèctiques no passaran de sòlid a líquid a 183 graus centígrads. Poden romandre semi-sòlids a aquesta temperatura. L’aliatge més proper a la soldadura eutèctica és el plom de llauna a la ració 60/40. La soldadura preferida dels fabricants d’electrònica ha estat 63/37 durant anys. És molt usat a tot el món.
Com que el plom és perjudicial per al medi ambient i els éssers humans, la Unió Europea va prendre la iniciativa de prohibir el plom de l'electrònica. S'ha decidit eliminar el plom dels components de soldadura i electrònics. Això ha donat lloc a una altra forma de soldadura anomenada soldadura sense plom. Aquesta soldadura s’anomena lliure perquè no hi ha cap avantatge. Les aliatges sense soldadura de plom es fonen al voltant de 250 ° C (482 ° F), depenent de la seva composició. L’aliatge lliure de plom més comú és llauna / plata / coure en la relació Sn96.5 / Ag3.0 / Cu0.5 (SAC). La soldadura sense plom també s'anomena soldadura sense plom.
Formes de soldadura:
La soldadura està disponible de diverses formes:
Filferro
Barra de soldadura
Preformes de soldadura
Pasta de soldadura
Boles de soldadura per a BGA
Components electrònics
Hi ha dos tipus de components electrònics: actius i passius.
Components electrònics
Els components actius són aquells que tenen guany o direccionalitat. Per exemple, transistors, circuits integrats o CI, portes lògiques.
Els components electrònics passius són aquells que no tenen guany o direccionalitat. També es diuen elements elèctrics o components elèctrics. Per exemple, resistències, condensadors, díodes, inductors.
Una vegada més, els components electrònics poden estar forats en SMD (Surface Mount Devices o Chips).
Empreses electròniques
Atès que les empreses electròniques són les que fan tota la fabricació de soldadures i PCB, aquí no es poden ignorar. Algunes de les principals companyies electròniques són: Apple, Cisco, Texas Instruments, Fujitsu, Mitsubishi Electric, TCL, Bharat Electronics Limited, siemens, Philips.
Eines i equips necessaris per a la soldadura
Com s’explica anteriorment, la soldadura es pot fer de tres maneres:
Soldadura per ona: la soldadura per ona es fa per a la producció en massa. Els equips i les matèries primeres necessàries per a la soldadura per onades són: màquina soldadora d'ona, barra de soldadura, flux, corrons de reflux, dip tester, fluxers de polvorització, controlador de flux.
Soldadura de reflux: la soldadura de reflux es fa per a la producció en massa i s'utilitza per a la soldadura de components SMD al PCB. Els equips i les matèries primeres necessàries per a la soldadura per reflux són: Reflow Oven, Reflow checker, stencil printer , soldador pasta, flux.
Soldar a mà: La soldadura a mà es realitza en la producció i reparació a petita escala i en la remodelació del PCB. Els equips i les matèries primeres necessàries en la soldadura a mà són: soldador, estació de soldadura, soldadura de filferro, pasta de soldadura, flux, ferro desoldat o estenedor, pinces, olla de soldadura, sistema d’aire calent, corretges de canell, amortidors de fums, pistola de calefacció , eines de recollida, formadors de plom, eines de tall, microscopis i làmpades d’augment, boles de soldar, bolígraf, trena o meca desoldat, bomba de desoldar o esponges, placa de sobredimissió, material esd.
Soldadura BGA: Una altra forma de components electrònics són BGA o Ball Grid Array. Són components especials i necessiten soldadura especial. No tenen cap cable, sinó que utilitzen pilotes de soldadura sota el component. Com que les boles de soldadura han de ser col·locades sota el component i soldades, la soldadura de la BGA es converteix en una tasca molt difícil. La soldadura BGA necessita sistemes de soldadura i reelaboració de BGA i pilotes de soldadura.
Soldadura per ona
Màquina de soldar d'ona
Una màquina de soldadura per ona pot ser de diferents tipus, adequada per a soldadura per ona amb plom i soldadura per ona sense plom, però totes tenen el mateix mecanisme. Hi ha tres zones en qualsevol màquina de soldadura per ona -
Zona de precalentament: aquesta zona preescalfa el PCB abans de la soldadura.
Zona de fluxos - Aquesta zona polvoritza flux a la PCB.
Zona de soldadura: la zona més important on hi ha soldadura fos.
També pot haver-hi una quarta zona de zona que es demana netejar el flux després de fer la soldadura.
Procés de soldadura per onades:
Un transportador segueix movent-se a través de la planta. Els empleats introdueixen components electrònics a la PCB que continua avançant sobre el transportador. Una vegada que tots els components estiguin al seu lloc, el PCB es desplaça cap a la màquina soldadora d'ona que passa per les diferents zones. Les ones de soldadura al bany de soldadura solden els components i la PCB es mou fora de la màquina on es comprova si hi ha cap defecte possible. Si hi ha algun defecte, es realitzen treballs de revisió / reparació mitjançant la soldadura manual.
Reforç de soldadura
Reflow Oven
Reflow Soldering utilitza SMT (Surface Mount Technology) per soldar SMD (Surface Mount Devices) al PCB. A la soldadura de Reflow hi ha quatre etapes: precalentament, remull tèrmic, refredament i refrigeració.
En aquest procés, la pasta de soldadura s'imprimeix a la pista de la placa de circuit on s'ha de soldar el component. La impressió de la pasta de soldadura es pot fer mitjançant un dispensador de pasta de soldadura o mitjançant impressores de plantilles. Aquesta placa amb pasta de soldadura i els components de la pasta es passa a través d'un forn de refredament on els components es solden a l'amplada. A continuació, es comprova si hi ha cap defecte i, si hi ha algun defecte, es realitza una revisió i reparació mitjançant sistemes d’aire calent.
Soldar a mà
La soldadura a mà es fa bàsicament per a la fabricació o reparació i reelaboració a petita escala.

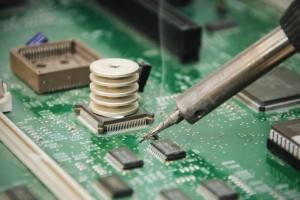

Soldar a mà
La soldadura manual per als components del forat a través del forat es fa mitjançant un soldador o una estació de soldadura.
La soldadura manual dels components SMD es realitza mitjançant llapis d’aire calent o sistemes de repetició d’aire calent. La soldadura manual dels components del forat és més senzilla en comparació amb la soldadura manual dels SMDs.
Punts clau per recordar durant la soldadura:
La soldadura s'aconsegueix escalfant ràpidament les parts metàl·liques a unir, i després aplicant un flux i una soldadura a les superfícies d'aparellament. La junta de soldadura acabada uneix metalúrgicament les peces formant una excel·lent connexió elèctrica entre els cables i una forta unió mecànica entre les parts metàl·liques. La calor s’aplica amb un ferro de soldar o amb altres mitjans. El flux és un netejador químic que prepara les superfícies calentes per a la soldadura fos. La soldadura és un aliatge de baix punt de fusió de metalls no ferrosos.
Mantingueu sempre la punta tapada amb una fina capa de soldadura.
Utilitzeu fluxos que siguin suaus com sigui possible, però us proporcionen una junta de soldadura forta.
Manteniu la temperatura tan baixa com sigui possible i manteniu una temperatura suficient per soldar ràpidament una articulació (màxim de 2 a 3 segons per a la soldadura electrònica).
Feu coincidir la mida dels consells amb el treball.
Utilitzeu un extrem amb l’abast més curt possible per obtenir la màxima eficiència.
Mètodes SMD de soldadura a mà:
Mètode 1: Pin per pin Utilitzat per: dos components pin (0805 caps & res), llançaments> = 0,0315 ″ en Small Outline Package, (T) QFP i SOT (Mini 3P).
Mètode 2: inundació i aspiració S'utilitza per: llançaments <= 0,0315="" ″="" en="" paquets="" de="" petit="" esquema="" i="" (t)="">
Mètode 3: pasta de soldadura Utilitzada per a paquets BGA, MLF / MLA; on els pins estan per sota de la peça i són inaccessibles.
BGA o Ball Grid Array és un tipus d'embalatge per a PCBs muntats a la superfície (on els components estan realment "muntats" o fixats a la superfície de la placa de circuit imprès). Un paquet BGA sembla simplement una fina galeta de material semiconductor que té components de circuits en una sola cara. El paquet Ball Grid Array s’anomena així perquè és bàsicament un conjunt de boles d’aliatge metàl·lic disposades en una graella. Aquestes boles BGA són normalment estany / plom (Sn / Pb 63/37) o estany / plom / plata (Sn / Pb / Ag)
RoHS: Restricció de substàncies perilloses [plom (Pb), mercuri (Hg), cadmi (Cd), crom hexavalent (CrVI), bifenils polibromados (PBB) i polibromers difenilèters (PBDE).]
RAEE: Residus d'equips elèctrics i electrònics.
Soldadura sense plom: soldar sense plom (Pb).
Sense plom, està prenent un ràpid impuls a tot el món després de les directives de la Unió Europea (Unió Europea) per esborrar el plom (verí) de la soldadura electrònica tenint en compte els seus efectes sobre la salut i el medi ambient.
Sens dubte, arribarà un moment en què s’haurà de treure la soldadura d’una articulació: possiblement per substituir un component defectuós o fixar una junta seca. La forma habitual és utilitzar una bomba desoldadora.
L’electricitat estàtica o l’EDS és una càrrega elèctrica que es troba en repòs. Això es crea principalment per un desequilibri d’electrons que queden en una superfície específica o en l’aire ambiental. El desequilibri dels electrons (en tots els casos, és causat per absència o excés d’electrons), provoca un camp elèctric capaç d’influir en altres objectes a distància.
