Màquina de soldadura d'aire calent del transportador del forn de reflux SMT

El forn de reflux d'estructura no desmuntable T-5L funcionava amb vent calent per soldar PCB, admet la majoria de components normals, LED i tipus d'IC.

Característiques

1. Cinc zones de calefacció poden fer que la temperatura interior sigui més precisa i ben proporcionada, només necessiten 15-20min per assolir la temperatura de treball.

(Primer: Zona de preescalfament ràpid Segon: Zona de soldadura Tercera: Zona d'assecat Quarta/Cinquena: Zones de calor de la part inferior)

2. Utilitzant un motor de CA per conduir la cinta transportadora, via de transmissió tipus cadena. L'ajust de la velocitat es controla mitjançant un interruptor analògic electrònic automàtic, amb una sensibilitat no superior a 1 grau, una precisió de control de ± 10 mm/min.

3. Admet el treball tant en monofàsic (220 V) com en tres fases (380 V), s'adapta tant a pasta de soldadura sense plom com a plom.

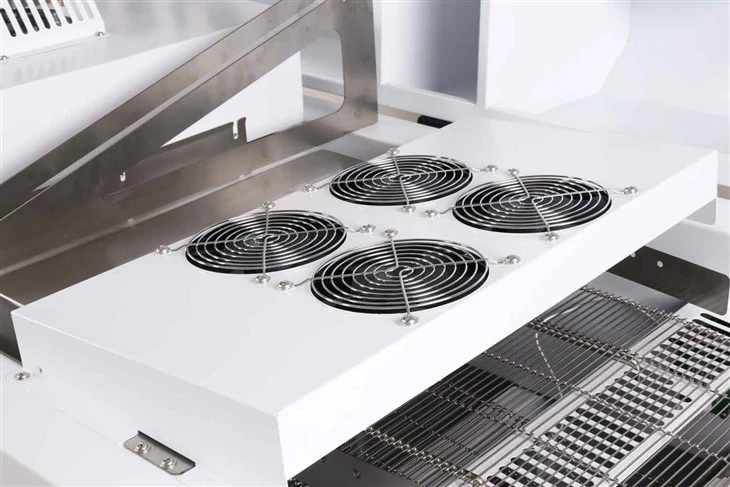

4. Ventilador de refrigeració: principalment per refredar la PCB soldada, o refredar les parts de calor dins de la màquina per garantir el seu bon funcionament.

5. Llums de senyal: Superviseu l'estat de treball de la màquina, és a dir, els llums de senyal indiquen la temperatura de la màquina en estat de treball normal i anormal.

6. Botó d'aturada d'emergència - Suport a l'aturada anormal durant una situació d'avaria.

7.El suport ajusta l'alçada de la base, cosa que és convenient construir una línia de producció automàtica completa de SMT amb altres màquines SMT.

Paràmetre

Model	Màquina de soldadura d'aire calent T-5L	Amplada del transportador	300 mm
*Longitud Amplada * Alçada**	1700×700×1280mm	Alçada màxima estàndard	26 mm
Potència màxima	7 KW	Altura màxima personalitzada	55 mm
Poder de Treball	3KW	Velocitat màxima del transportador	1200 mm
Tensió d'entrada	220/380V	Mida de l'embalatge	19070128CM
Pes brut	220 KG
