SMD Pick and Place
Neoden4 SMD Pick and Place Video

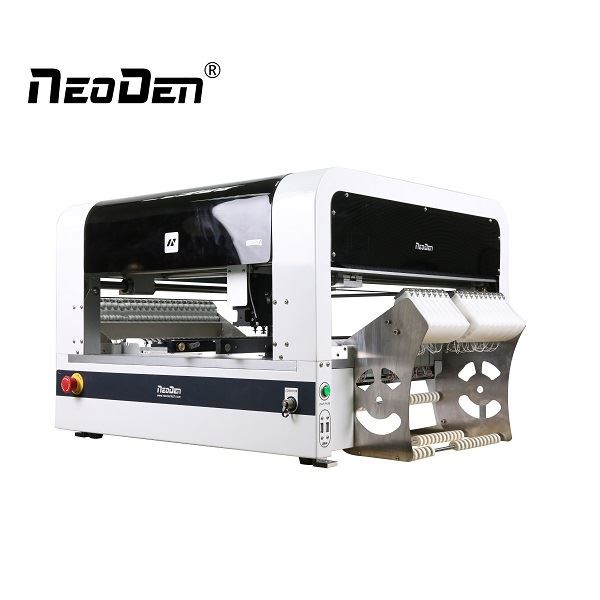

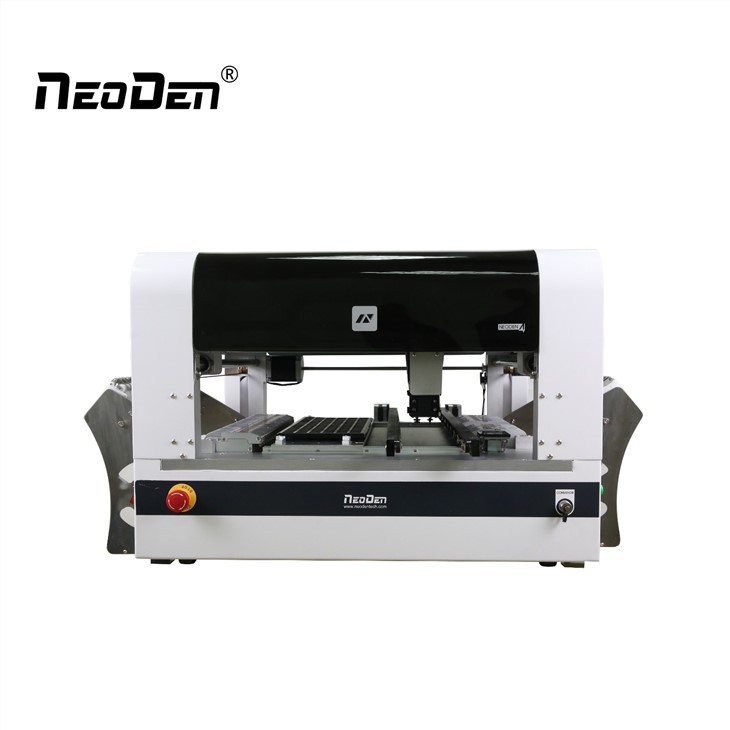

Neoden4 Smd Pick and Place
Especificació
| Nom del producte | Neoden4 Smd Pick and Place |
Alimentadors |
48pcs |
|
Estil de màquina |
Gantry únic amb 4 caps |
Potència de treball mitjà |
220V/160W |
|
Taxa de col·locació |
4000cph |
Gamma de components |
Mida més petita: 0201 |
|
Dimensió externa |
L 680*W 870*H 460mm |
Mida més gran: TQFP240 |
|
|
PCB aplicable màxim |
290mm*1200mm |
Alçada màxima: 5 mm |
Detalls

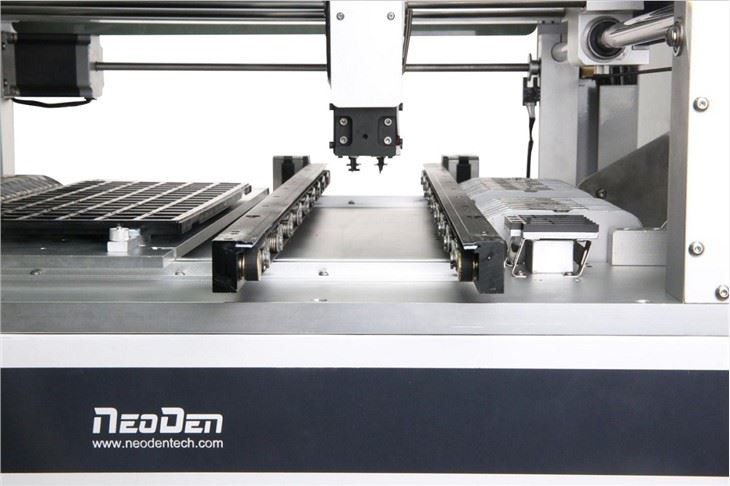

Neoden Independent Research and Development en línia Rails Dual:
Les màquines equipades amb el sistema ferroviari de càrrega automàtica poden acollir taulers d’amplada i d’amplada i de longitud.
Fins i tot quan el sistema ferroviari està instal·lat, qualsevol espai que queda a la taula encara està disponible per a safates i cintes curtes.
Quatre broquets d’alta precisió
1. Qualsevol boquilla de mida es pot instal·lar en qualsevol de les quatre ubicacions del capçal, de manera que una sola màquina pot gestionar tots els components necessaris sense necessitat de canvis de boquilla.
2. Els broquets carregats de molla simplement s’enfilen i s’aprofiten del cap. Qualsevol broquet es pot instal·lar a qualsevol de les quatre ubicacions del cap.
Sistema de visió
La càmera cap avall:
Un cop establertes les coordenades, els motors pas a pas de bucle semi-tancat són capaços de repetir aquestes ubicacions amb una precisió de 20 µm sense necessitat més que aquesta càmera.
La càmera ascendent:
El sistema de visió calcula la diferència entre la posició ideal i la real (tant xy com rotacional), i després corregeix qualsevol error abans de col·locar precisament el component.
48 8 Mm alimentadors de cinta i reel
Els alimentadors elèctrics són barats, però sofisticats, unitats controlades per microprocessador aparellades per a peladors.
A més, l’alimentador de vibracions (inclòs) pot gestionar fins a 5 tubs separats.
La quantitat d’espai disponible per a components alimentats amb safata i cintes curtes depèn dels béns immobles disponibles a la taula.
Paquet
Cautela
Instal·lació
1. Si us plau, poseu la màquina en un lloc horitzontal.
2. Mantingueu el terra net i sec i la màquina ha de posar -se a terra, per evitar descàrregues elèctriques o fuites.
Manteniment
1. La reparació i la calibració han de ser operades per un tècnic mecànic especialitzat. Quan substituïu les peces, utilitzeu la part subministrada per Neoden. No som responsables de cap resultat d’accidents d’utilitzar la part no estàndard.
2. Assegureu -vos que els cargols: les femelles s’estrenyen després de la reparació, calibració o substituir qualsevol part.
Nota
Comproveu l’entorn de treball si és segur o no
La màquina iniciarà una autoinspecció d’auto-instància d’1-2 minuts després d’arrencada. Entra a la pàgina de funcionament un cop finalitzada. Necessiteu esperar 1-2 minuts després de l’encesa de la màquina, el capçal de muntatge es mourà en diagonal i després entrarà a la pàgina de funcionament
Proporcioneu una línia de producció de muntatge SMT puntualment
Cap
Q1:Què passa amb la garantia?
R: Tenim 2 anys de garantia per a Neoden4, un any per a la resta de models, el suport de la vida després de les vendes.
Q2: Quins productes veneu?
R: La nostra empresa ofereix els productes següents:
Equipament SMT
Accessoris SMT: alimentadors, peces d’alimentació
SMT broquets, màquina de neteja de la boquilla, filtre de boquilla.
Q3: Moq?
A: 1 màquina de configuració, comanda mixta també és benvinguda.
Sobre nosaltres
exhibició
certificació
fàbrica
Si ho necessiteu, no dubteu en contactar amb nosaltres.
