Màquina automàtica de muntatge de PCB
■ Taxa de col·locació fins a 20.000 CPH
■ Precisió de col·locació 0,01 mm
■ Alimentador Capacitat de 80 alimentadors de cinta de 8 mm
NeoDen N10P és una màquina de selecció i col·locació d'alta velocitat-d'alt rendiment, dissenyada per augmentar la velocitat i el rendiment de la vostra producció SMT amb la seva potent configuració i l'automatització d'alt-nivell.
Visió intel·ligent: inclou una configuració de càmera completa de càmera de marca dual + càmera voladora frontal + càmera IC. Admet una àmplia gamma de components, des de 0201 fins a 40 mm × 40 mm (alçada màxima 16 mm).
Product Details ofMàquina automàtica de muntatge de PCB

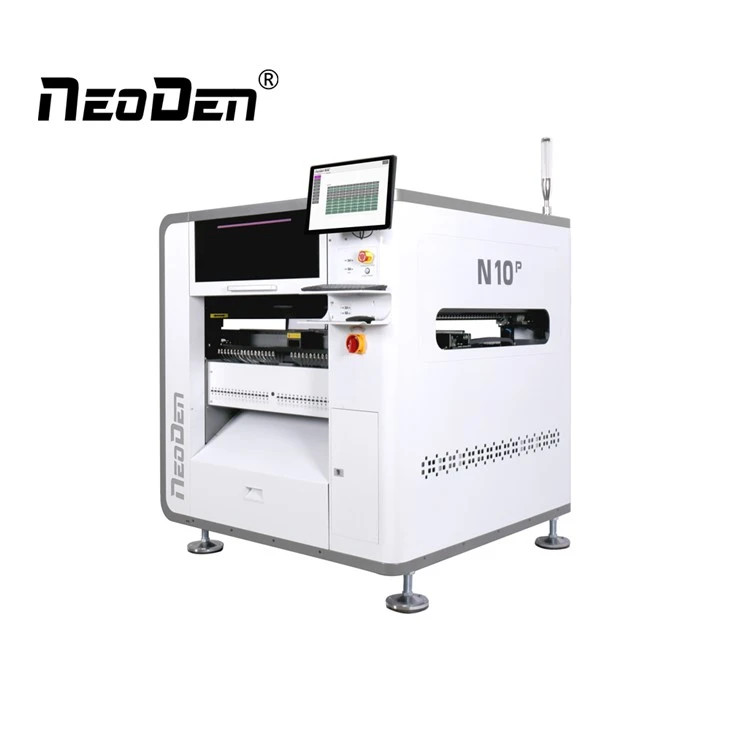

Màquina automàtica de muntatge de PCB NeoDen n10P
Característica deMàquina automàtica de muntatge de PCB
1. S'ha afegit una funció de canvi automàtic de broquets al sistema. 39 posicions de broquet augmenten la velocitat i la flexibilitat de la col·locació integrada.
2. La càmera IC millora la mida de les fotos IC i realitza un calibratge automàtic amb canvi de broquet automàtic.
3. Calibració automàtica de l'alçada del broquet.
4. Augmenta la comoditat de reciclar material afegint una caixa de llançament.
5. 80 alimentadors de cinta per augmentar el nombre de capacitat d'alimentació simultània.
Paràmetres tècnics de la màquina automàtica de muntatge de PCB
| Nombre de Cap | 8 | Velocitat | 20.000 CPH (màx.) |
| Precisió de la posició | ± 0,01 mm | Gamma de components | Càmera voladora: 0201-22mmx22mm |
| Mida del PCB | Min. 50mmx50mm | Càmera IC: 0201-40mmx40mm | |
| Màx.: 450 mm * 1500 mm (sense safata IC) | Alçada màxima: 16 mm | ||
| 395 mm * 1500 mm (amb safata IC) | Poder | 600 W, monofàsica, 220 V/110 V, 50 Hz/60 Hz | |
| Gruix de PCB | 0,2 mm-3,5 mm | Capacitat d'alimentació | Cinta i bobina: 80 peces (33 davant+47 posterior) |
| Font d'aire | 0,6Mpa-0,8Mpa | Safata IC: 1 | |
| Caudal | 37 l/min | Pes | 1.000 kg |
| Dimensió | 1289 mm x 1254 mm x 1386 mm | Mida de l'embalatge | 1320 mm x 1290 mm x 1456 mm |
Detalls
Accessoris
|
Caixa d'eines (14 polzades) * 1 Conjunt de cargols creuats de capçal panoràmic (5 * 10) * 5 |
Cargols de capçal (5 * 14) * 5 Separadors plans M5 * 5 Separadors elàstics M5 * 5 Cargols de capçal de copa (4 * 16) * 5 Separadors plans M4 * 5 Separadors elàstics M4 * 5 Corbates*4 Conjunt de blocs de posicionament de PCB*1 Bloc de posicionament de PCB*9 Imants rodons (D10 * 2) * 9 Vàlvula solenoide d'alimentació (333-C4ZP) * 1 Broquet: 10pcs (CN040-1PC; CN065-2PCS; CN100-2PCS; CN140-2PCS; CN220-1PC; CN400-1PC; CN750-1PC) PCB de demostració*1 Safata de ratolí i teclat *1 Suport de monitor*1 Cable d'alimentació: 1 |
