El sensor de corrent és un tipus de dispositiu de detecció de corrent, que pot detectar la informació del corrent mesurat i convertir-la proporcionalment en senyals de tensió o corrent conformes a l'estàndard, per tal de complir els requisits de transmissió, processament, emmagatzematge, visualització, enregistrament i control.
Classificació del sensor actual
Resistències de precisió
També s'anomena derivació, com a element de detecció de corrent comú, amb alta precisió, bona linealitat i estabilitat a alta temperatura, que s'utilitza habitualment en aplicacions de corrent continu de petita intensitat, per a les aplicacions de CA s'han d'utilitzar juntament amb un optoacoblador lineal. La derivació es connecta directament en sèrie al circuit, amb problemes de pèrdua d'inserció i generació de calor, de manera que les aplicacions de corrent elevat sovint utilitzen un programa de producte sense inserció.
Transformadors de corrent
L'ús de la diferència de relació de volta primària i secundària per detectar el senyal actual, només es pot utilitzar com a detecció de senyals de CA, té els avantatges de baix cost, alta precisió, estructura senzilla, etc.
Sensor de corrent Hall
L'efecte Hall és el moviment de partícules carregades en el camp magnètic per la força magnètica de Lorentz causada per la deflexió, aquesta desviació condueix al corrent perpendicular i al camp magnètic en la direcció de l'acumulació de càrregues positives i negatives, formant així un camp elèctric transversal. , el camp serà un processament de senyal amplificat que es converteix per complir els estàndards de sortida del senyal requerit. Per tant, l'ús de l'efecte Hall pot realitzar una detecció de corrent sense contacte, sense pèrdua d'inserció, aïllament, alta precisió de detecció, estructura i circuit senzills i altres avantatges.

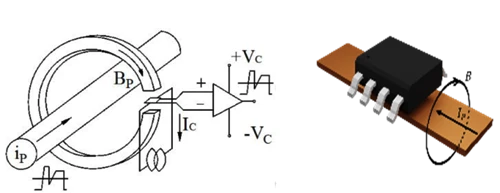

Sensor de corrent de llaç obert
El senyal electromagnètic generat pel corrent primari es converteix en un senyal de tensió, que surt a través d'un amplificador. Hi ha productes de tipus pedaç per a la detecció de corrent petita i tipus mòdul per a la detecció de corrent gran.
Sensor de corrent de bucle tancat
Reserva la bobina del costat del vici del nucli magnètic, quan hi ha corrent que flueix pel costat primari, el flux de compensació generat pel corrent de la línia del costat del vici és de mida igual i oposada en sentit al flux generat pel corrent del costat primari Ip, que fa que la quantitat total de flux magnètic al nucli magnètic sigui zero. Els dispositius Hall i els circuits auxiliars generats pel corrent de compensació del costat del vici reflecteixen amb precisió la mida del corrent primari, la mida del corrent primari i secundari per a la relació de la relació de voltes de la bobina.
Els sensors de corrent de llaç tancat tenen els avantatges d'una alta precisió, bona linealitat, petita desalineació magnètica, bon rendiment dinàmic, etc., amb un cost relativament elevat i una gran pèrdua de potència.
Sensor de corrent Fluxgate
De manera similar als sensors de corrent Hall, detecten senyals actuals detectant la magnitud del flux magnètic a l'entrefer, només l'element sensor de l'entrefer es converteix en una sonda de fluxgate.
A continuació es mostra una comparació de diversos sensors de corrent d'ús habitual
