Tot i viure en un món ple de dispositius electrònics, l'electrònica encara conserva un vel de misteri. Els mecanismes de funcionament dels projectes electrònics semblen tan abstractes, ja que no es pot veure res que funcioni per fer funcionar els aparells. Sense moure els engranatges, els eixos i similars, res no passa visualment a la placa de circuit imprès. No es pot veure el flux actual, només els resultats. Com a tal, la creació d’electrònica com a hobby sembla una proesa descoratjadora per a molts fabricants de projectes d’electrònica. Construir alguna cosa sense la comprensió completa de la teoria darrere sembla impensable.
Però, en realitat, és possible construir projectes amb poca comprensió de la teoria que hi ha darrera. Mentre que el coneixement de la teoria de l’electrònica esdevindrà més que útil, no és una part essencial de la construcció de projectes senzills però útils. Una bona manera de començar és familiaritzar-se primer amb els components utilitzats en una placa de circuit i les seves funcions.
Una targeta de circuits impresos: una ciutat que mai no dorm
Aquesta vista aèria de Nova York no us recorda a les plaques de circuits impresos? Igual que el funcionament de les ciutats, els components d’un PCB treballen junts per formar un sistema complet per alimentar els nostres dispositius. Una vegada que penseu en aquestes línies, la idea de tenir tants components diferents en un PCB ja no sembla una idea massa estranya. Per ajudar-vos a iniciar-vos, introduirem 15 components electrònics d'ús comú muntats a les plaques de circuit imprès.
1. Resistències
Resistències axials i els seus codis de color de resistència de colors Els resistors són un dels components més utilitzats en PCB i probablement siguin els més senzills de comprendre. La seva funció és resistir el flux de corrent dissipant la potència elèctrica com a calor. Vénen en una gran varietat de diferents tipus fets amb diferents materials, però la resistència clàssica més coneguda per als aficionats és la resistència d’estil "axial" amb cables en extrems llargs i el cos inscrit amb anells de colors. Aquests anells són un codi que indica el seu valor de resistència. Si no esteu segurs de com fer-ho, consulteu el nostre article sobre el desxifrat de codis de color de resistència .
2. Condensadors
Condensadors electrolítics radials muntats en un PCB Els condensadors són el següent component més comú que es pot trobar en un PCB, i solen ser superats en nombre només per resistències. La funció dels condensadors és mantenir temporalment la càrrega elèctrica i alliberar-la sempre que es necessiti més energia en un altre lloc del circuit. Normalment, ho fa recollint càrregues oposades en dues capes conductores separades per un material aïllant o dielèctric. Els condensadors es classifiquen sovint segons el conductor o el material dielèctric, que dóna lloc a molts tipus amb característiques variables procedents de condensadors electrolítics d’alta capacitat i diversos condensadors de polímers als condensadors de disc de ceràmica més estables. Alguns tenen aspectes similars a les resistències axials, però el condensador clàssic és un estil radial amb els dos extrems que sobresurten del mateix extrem.
3. Inductors
Diferents tipus d’inductors (font: eeweb)
Els inductors són els últims en la família de components passius lineals, juntament amb resistències i condensadors. Igual que els condensadors, també emmagatzemen energia, però en lloc d'emmagatzemar energia electrostàtica, els inductors emmagatzemen energia en forma de camp magnètic que genera quan el corrent els travessa. L’inductor més simple és una bobina de filferro. Com més gran és el nombre de bobinatges, més gran és el camp magnètic i, per tant, la inductància. Es poden trobar envoltats d’un nucli magnètic que s’ofereix en diverses formes. Això serveix per amplificar substancialment el camp magnètic i, per tant, l'energia emmagatzemada. Els inductors solen utilitzar-se per filtrar o bloquejar certs senyals, per exemple, bloquejar interferències en equips de ràdio o utilitzar-los en combinació amb condensadors per manipular senyals AC en fonts d'alimentació en mode commutat.
4. Potenciòmetres

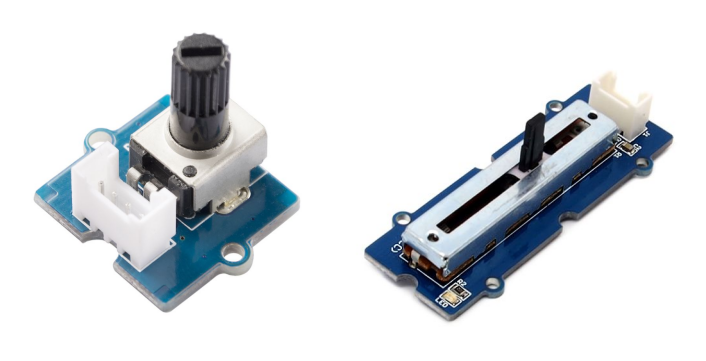

Els potenciòmetres són una forma de resistència variable. Són comunament disponibles en tipus rotatius i lineals. En girar el botó d'un potenciòmetre rotatiu, la resistència és variada a mesura que el contacte lliscant es mou sobre una resistència semicircular. Un exemple clàssic de potenciòmetres rotatius és el controlador de volum en ràdios on el potenciòmetre rotatiu controla la quantitat de corrent a l'amplificador. El potenciòmetre lineal és el mateix, excepte que la resistència és variada movent el contacte lliscant de la resistència de manera lineal. Són excel·lents quan es requereix un ajust afinat al camp.
5. Transformadors
Diferents tipus de transformadors La funció dels transformadors és transferir energia elèctrica d'un circuit a un altre, amb un augment o disminució de la tensió. Es pot dir que la tensió està sent "transformada". Igual que els inductors, consisteixen en un nucli de ferro tou amb almenys dues bobines de filferro que s'enrotllen al voltant - la bobina primària, per al primer circuit o font, i la bobina secundària per al circuit on es transfereix energia. Potser heu vist grans transformadors industrials en pals de telègraf; aquests descendeixen la tensió de les línies de transmissió a l'aire lliure, típicament diversos centenars de mil volts, fins als pocs centenars de volts que normalment es requereixen per a ús domèstic.
6. Diodes
El cable més llarg indica l’ànode en un dispositiu LED del forat a través del forat Igual que un carrer de sentit únic, un díode és un dispositiu que permet que el corrent circuli en una sola direcció, des de l'ànode (+) fins al càtode (-). Això ho fa tenint una resistència zero en una direcció i una alta resistència a l'altra direcció. Aquesta característica es pot utilitzar per evitar que el corrent flueixi en la direcció equivocada, cosa que podria causar danys. El díode més popular amb els aficionats és el díode emissor de llum o el LED. Com suggereix la primera part del nom, s’utilitzen per emetre llum, però qualsevol que hagi intentat soldar sàpiga, és un díode, per tant, és important que l’orientació s’ajuste, si no, el LED no s'il·luminarà. .
7. Transistors

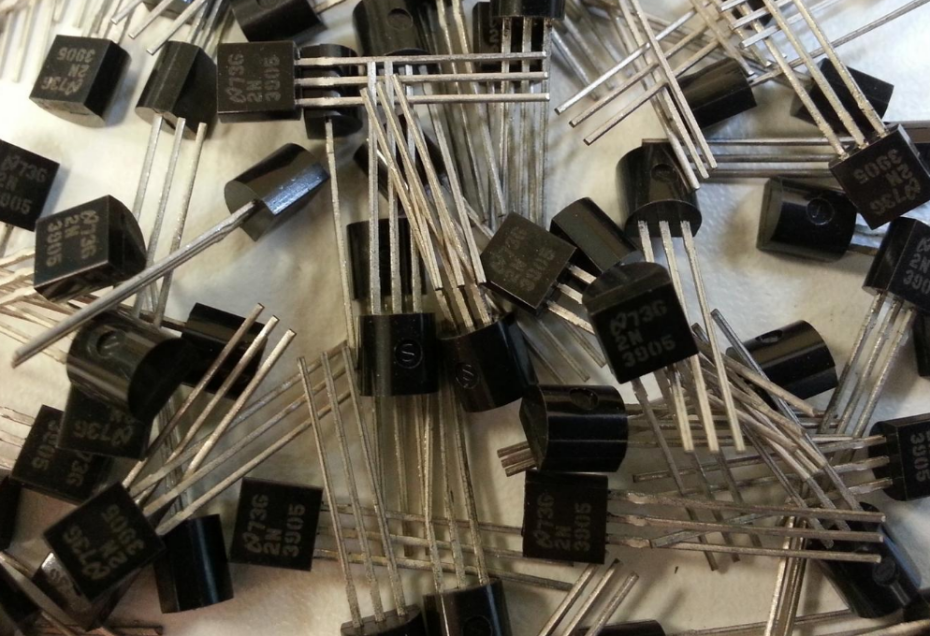

Transistors d'unió bipolar empaquetats individualment (BJT) Els transistors es consideren els elements fonamentals de l'electrònica moderna. Diversos milers de milions es poden trobar en un sol xip IC. Però els transistors són simplement amplificadors i commutadors electrònics. Vénen en diversos tipus, amb el transistor bipolar com el tipus més comú. Es poden classificar més en versions NPN i PNP. Els transistors bipolars tenen 3 pins: la base, el col·lector i l'emissor. Per a un tipus NPN, quan un corrent (normalment un petit corrent) travessa de la base a l'emissor, llavors es converteix en un altre circuit que fa que el corrent (normalment molt més gran) passi del col·lector a l'emissor. En un transistor PNP, les instruccions s'inverteixen. Un altre tipus de transistor, anomenat Transistors d’efecte de camp o FET, utilitza un camp elèctric per activar l’altre circuit.
8. Rectificador controlat per silici (SCR)
També coneguts com a tiristors, els rectificadors controlats per silici (SCR) són similars als transistors i als díodes. De fet, són essencialment dos transistors que treballen junts. També tenen tres cables, però consten de quatre capes de silici en comptes de tres i només funcionen com a interruptors, no com a amplificadors. Una altra diferència important és que només es necessita un sol pols per activar el commutador, mentre que el corrent s'ha d'aplicar de manera contínua en el cas d'un sol transistor. Són més adequats per canviar grans quantitats d’energia.
9. Circuits integrats

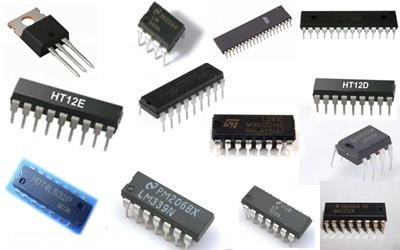

Els circuits integrats o circuits integrats són exactament això, són circuits i components que s'han reduït a les galetes de material semiconductor. El gran nombre de components que poden adaptar-se a un sol xip és el que va donar lloc a les primeres calculadores i ara a ordinadors potents des dels telèfons intel·ligents fins als superordinadors. Solen ser el cervell d’un circuit més ampli. El circuit es troba normalment inclòs en una carcassa de plàstic negre que pot arribar a tenir totes les formes i mides i tenir contactes visibles, ja siguin cables que s'estenen des del cos o les pastilles de contacte directament com, per exemple, els xips BGA.
10. Oscil·ladors de vidre
Els oscil·ladors de vidre proporcionen el rellotge en molts circuits que requereixen elements de temporització precisos i estables. Produeixen un senyal electrònic periòdic fent que un material piezoelèctric, el cristall, oscil·li físicament, d'aquí el nom. Cada oscil·lador de cristall està dissenyat per vibrar a una freqüència específica i és més estable, econòmic i té un petit factor de forma en comparació amb altres mètodes de temporització. Per aquest motiu, s’utilitzen comunament com a temporitzadors precisos per als microcontroladors o, més sovint, en rellotges de polsera de quars.
11. Interruptors i relés
Un interruptor rotatiu Grove i un relé Grove Un component bàsic i fàcil de passar per alt, el commutador és simplement un botó de poder per controlar el flux de corrent al circuit, canviant entre un circuit obert o un circuit tancat. Varien bastant en aparença física, que van des del control lliscant, rotatiu, polsador, palanca, commutació, commutadors de tecles i la llista continua. De manera similar, un relé és un interruptor electromagnètic que funciona mitjançant un solenoide, que es converteix en una espècie d’imant temporal quan el corrent flueix a través d’ell. Funcionen com a interruptors i també poden amplificar els corrents petits a corrents més grans.
12. Sensors
Mòduls de temperatura , ultrasons i sensors de llum del sistema Seeed Grove Els sensors són dispositius la funció de la qual és detectar canvis en les condicions ambientals i generar un senyal elèctric corresponent a aquest canvi, que s'envia a altres components electrònics del circuit. Els sensors converteixen l’energia d’un fenomen físic en energia elèctrica i, per tant, són efectius transductors (converteixen l’energia d’una forma a una altra). Poden ser des d’un tipus de resistència en un detector de temperatura de resistència (RTD), fins a LEDs que detectin senyals alliberats, com ara en un comandament a distància del televisor. Existeixen una gran varietat de sensors per a diversos estímuls ambientals, com ara sensors d’humitat, llum, qualitat de l’aire, tacte, so, humitat i moviment.
